Mis on tavalised kiudoptilised pistikud? (1. osa)

Fiiberoptiline pistik(tuntud ka kui hüppaja) viitab pistikule, mis on paigaldatud valgusti mõlemasse otsa, et realiseerida optilise tee aktiivne ühendus; Optiliste moodulite transiiveri lainepikkus kiudoptilise hüppaja mõlemas otsas peab olema sama, see tähendab, et optilised moodulid optilise kiu mõlemas otsas peavad olema sama lainepikkusega ja lihtne viis eristamiseks on optiliste moodulite sama värvi. Üldjuhul kasutatakse lühilainelistes optilistes moodulites mitmemoodilisi optilisi kiude (oranžid optilised kiud), pikalainelistes optilistes moodulites aga ühemoodilisi (kollaseid valguskiude), et tagada andmeedastuse täpsus.

Ühte pistikuga otsa nimetatakse patsiks. Patsi kasutatakse peamiselt optilise kiu mõlema otsa pistikute ühendamiseks. Patsi üks ots on liidetud kiudoptilise pistikuga ja teine ​​ots on spetsiaalse pistiku (FC, ST, SC, LC või MTRJ) kaudu ühendatud optilise transiiveri või kiudoptilise mooduliga, et moodustada optiline andmeedastustee. .

Kiudoptilised pistikud (FC/APC, FC/UPC, SC/UPC jne)

Pärast "/" tähistab kiudude sektsiooni protsessi, st jahvatusmeetodit. Osa enne/näitab patsi konnektori mudelit

1. FC ümarkeere (enim kasutatakse jaotusraamidel)

2. ST-klambri tüüpi ümmargune tüüp

3. SC-kaardi ruut (enim kasutatakse ruuterites ja lülitites)

4. PC mikrosfääri lihvimine ja poleerimine

5. APC on 8-kraadise nurga all ja poleeritud mikrosfäärilise lihvimisega

6. MT-RJ ruut, integreeritud üks kahekiuline transiiver

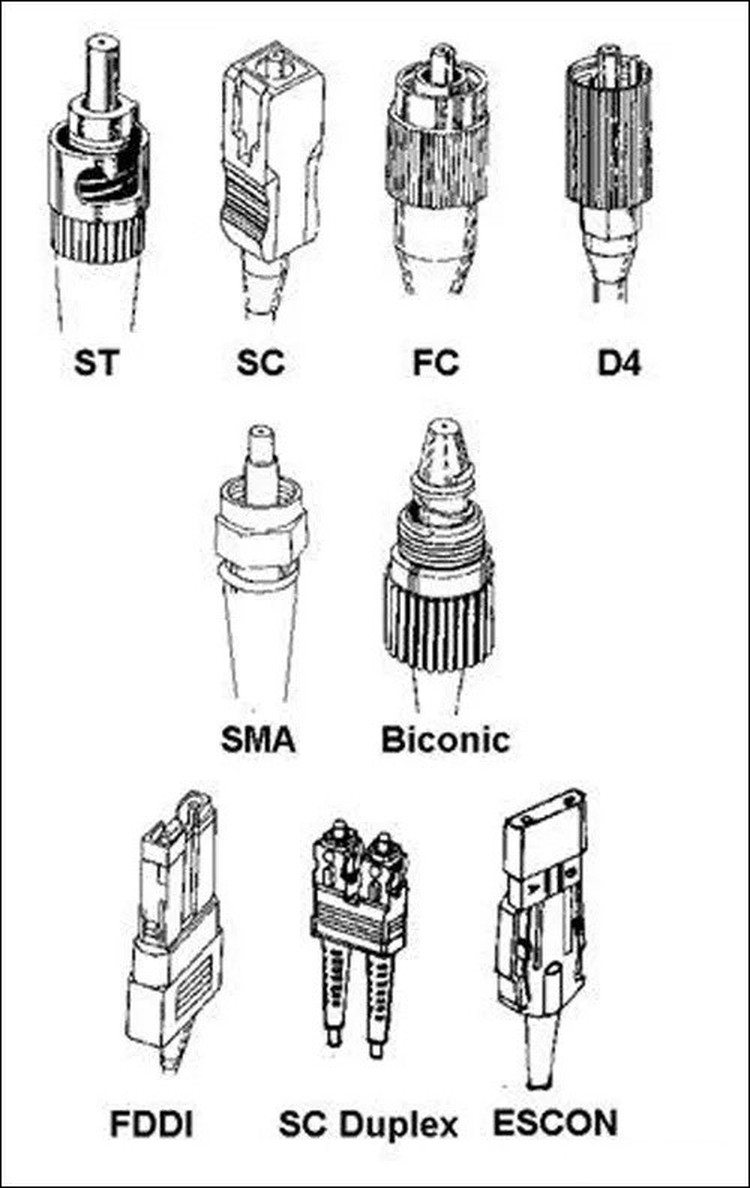

Fiiberoptilised pistikud võib jagada järgmisteks tüüpideks: FC, SC, ST, LC, D4, DIN, MU, MT-RJ ja muud tüüpi, neist kaheksast pistikust on meid kõige sagedamini näha tavalises LAN-tehnoloogias ja tööstuses on kõige rohkem kasutatud FC, SC, ST, LC, MT-RJ, me teame ainult neid liideseid , sidur (või adapter) projektis. Optiliste üleminekupistikute pin-lihvimisvormid on FLAT PC, PC, APC jne.

Edastusprojektides kasutatakse sageli optilisi džempreid, optilisi patse, adaptereid jne.

Levinud on FC (üldtuntud kui ümmargune pea), SC (üldtuntud kui kandiline pea) ja LC. Endine FC on lühend sõnast Ferrule Connector, mis näitab, et selle välised tugevdusosad on valmistatud metallhülssidest ja kinnitusviisiks on pöördlukk; Tagaküljel olev PC näitab, et liigendi dokkimisrežiim on tasapinnaline dokkimine, PC on lühend sõnast Physical Connection, mis näitab, et tagumik on füüsiline kontakt, see tähendab, et otspind on kumera kaare struktuur, APC ja PC on sarnased, kuid kasutatakse spetsiaalset lihvimismeetodit, PC on kera, APC on kallutatud 8-kraadine kera, indeks on parem kui PC. Praegu kasutatakse telekommunikatsioonivõrkudes tavaliselt FC/PC tüüpi ja kaabeltelevisioonisüsteemides enamasti FC/APC-d. Üldjuhul FC või PC viitab FC/PC optilisele pistikule.

SC kest kasutab vormimisprotsessi, mis on valmistatud valatud klaaskiudplastist, ristkülikukujuline; Pistikuhülss (tuntud ka kui tihvt) on valmistatud täppiskeraamikast, ühendushülss on metallist piluhülsi struktuur, konstruktsiooni suurus on sama mis FC-tüübil ja otsapinda töödeldakse PC- või APC-tüüpi lihvimisega; Kinnitusmeetodiks on kasutada korgi ja tõmbetihvti riivi tüüpi ilma pöörleva peata. Seda kasutatakse sageli andmetehnikas. Üldiselt viitab SC SC/PC-le.

LC-kiudoptiline pistik on valmistatud modulaarse pesa (RJ) mehhanismist. Kasutatava tihvti ja silindri suurus on pool tavalistest SC, FC ja muudest suurustest. LC-d kasutatakse tavaliselt sideseadmete suure tihedusega optiliste liideste plaatidel.

Optilise kiu ühendamiseks kasutatakse ODF-i raamis erinevaid optilisi pistikuid ja nendele vastavaid adaptereid, mida tuntakse ka äärikutena.

FC/PC fiber jumper (mitteametlik nimi on double-ended pigtail), ingliskeelne nimetus PATCH CORD on pehme kiud kahe optilise kiu pistikuga, mida kasutatakse seadme ja ODF-i vaheliseks ühendamiseks ning ODF-i vaheliseks hüppeks. Optilise hüppaja värvus on kollane, mis näitab üherežiimilist hüppajat.

MTRJ-SC kiudoptiline hüppaja. Optilise hüppaja värv on oranž, mis viitab mitmerežiimilisele hüppajale.

Lisaks on kaabli otsa jaoks PIGTAIL kiud, ingliskeelne nimi PIGTAIL CORD, üks ots on kaabliga sulatatud ja üks ots on kinnitatud ODF-i külge. Tootmises toodetakse testimise hõlbustamiseks džemprid, st mõlemas otsas on kiudoptilised pistikud, konstruktsioon ja keskelt lõigatud, saab hüppajast kaks patsi. LC kiudoptilised pistikud on väikesed ruudukujulised kiudoptilised pistikud.

Kiudoptilised moodulid: üldiselt toetavad kuumvahetust.

GBIC Giga Bitrate Interface Converter Kasutab SC või ST kiudliidest

SFP väikepakett GBIC, kasutatav optiline kiud on LC-tüüpi

Kasutatud optiline kiud:

Üksikrežiim: L, lainepikkus 1310 Üherežiimiline pikamaa LH lainepikkus 1310,1550

Multirežiim: SM lainepikkus 850

SX/LH näitab, et kasutada saab ühemoodilisi või mitmemoodilisi kiude.
